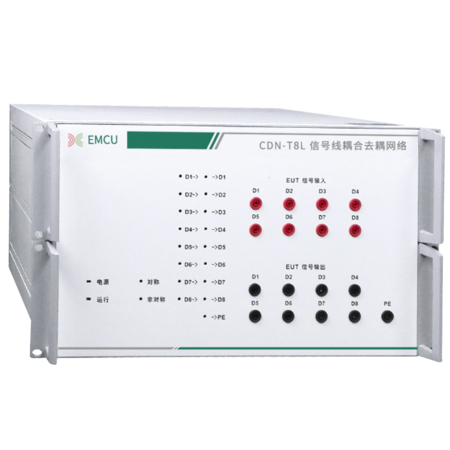

CDN-T8L为专⻔针对雷击浪涌测试中⾮屏蔽对称线及⾮屏蔽⾮对称信号线测试的⼿动耦合去耦⽹络。该⽹络⼀台设备即可同时满⾜标准规定的⾮屏蔽⾮对称线所要求的测试⽅式。CDN-T8L耦合波形:1.2/50μs、8/20μs，耦合模式:差模/共模(单线-线对线/线对地），耦合元件:GDT耦合，脉冲电压:6kV，残余电压:90V(AE端在4 kV的浪涌电压注入时)，数据速率:高达10MBit/s，EUT端接口:4mm橡胶头，AE端接口:RJ45，符合标准CNAS-CL01-A008：2023、GB/T 17626.5的要求；

CDN-T8H为专⻔针对雷击浪涌测试中室内/⼾外⾮屏蔽⾼速信号线测试所需要的耦合去耦⽹络。可满⾜室内/⼾外⾮屏蔽对称线的测试。实现被试品的在线测试，最⼤通信带宽为100 kHz。CDN-T8H同时对四路八线通信线测试输出，传输速率10MB/100MB/1000MB，同时迭加浪涌波形，耐浪涌冲击能力强，标准耐压6KV,限流电阻更换可以满足不同线数雷击浪涌波形测试，符合标准CNAS-CL01-A008：2023、GB/T 17626.5的要求。

产品特点：

- 可搭配1.2/50us-8/20us波形雷击浪涌发生器进行高速通信线的测试

- 可满足室内/户外非屏蔽对称线高速通信状态下的的雷击浪涌在线测试

- 可同时满足2/4/8路阻抗要求

产品参数：

指标	参数
规格型号	CDN-T8L
耦合的浪涌波形	1.2/50¦Ìs-8/20¦Ìs综合波
	10/700¦Ìs-5/320¦Ìs综合波
输⼊浪涌电压	最⼤6.6 kV
输⼊浪涌电流	最⼤3.3 kA
被试设备容量	8路信号线
端⼝类型	⾮屏蔽对称线、⾮屏蔽⾮对称线
通讯速率	<100 kHz
耦合⽅式	钳位电路、避雷器、电容
尺⼨	19''/6U
重量	20 kg

指标	参数
规格型号	CDN-T8H
耦合的浪涌波形	1.2/50 μs - 8/20μs综合波
输⼊浪涌电压	6.6kV
输⼊浪涌电流	165 A/路
被试设备容量	2路、4路、8路对称信号线
端⼝类型	适⽤于室内⾮屏蔽对称线⽹络
通讯速率	≤1000MHz（同时使⽤8路信号线时）
通讯信号带宽	≤100kHz
尺⼨	400 mm x 200 mm x 160mm
重量	20kg
