产品简介：

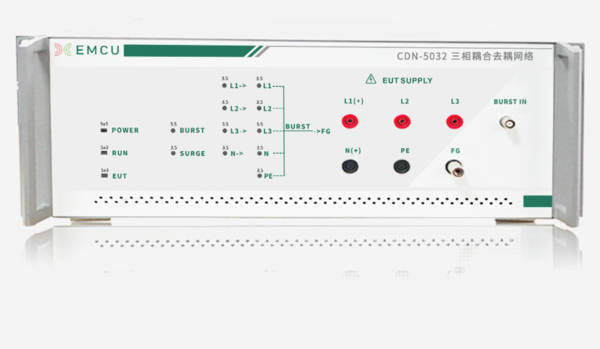

CDN -5032三相耦合去耦合⽹络可配合浪涌脉冲群组合发⽣器实现⼲扰⾃动注⼊功能，性能完全符合IEC61000-4-5 ed.3及IEC61000-4-4标准中对于输出端波形的校准要求。在相同被试品电源容量要求下，体积更⼩，集成度更⾼。
产品特点：
- 符合CNAS-CL01-A008：2023、GB/T 17626.4、GB/T 17626.5的要求；
- 迭加方式：全自动排程功能
- ⾃动耦合去耦合⽹络，可⾃由切换共模差模测试
- 可设置共模差模⽐，实现⼀次设置即完成所有测试
- 在相同被试品电源容量要求下，体积更⼩，，符合最新标准的校准要求
- 集成度更⾼
- 被试品电源容量可达440VAC/32A
产品参数：
指标 | 参数 | 指标 | 参数 |
规格型号 | CDN-5032 | 耦合电容 | 33nF |
浪涌耦合参数 | 去耦电感 | 150uH |
浪涌耦合电容：9/18uF,共模电阻：0/10Ω 去耦电感：1.5mH, 耦合效率：＞90% | 耦合⽅式 | 共模 |
耦合的浪涌波形 | 开路电压波前沿：1.2 μs±30% 开路电压波脉宽：50 μs±20 %短路电流波前沿：8 μs±20 %短路电流波脉宽：20 μs±20% | 去耦衰减 | >20dB |
串耦衰减 | >30dB |
通⽤参数 |
最⼤输⼊浪涌电压 | 6.6kV | 被试品电源容量 | AC：三相五线，440 V/32A(兼容单相EUT) |
最⼤输⼊浪涌电流 | 3.3kA |
| DC：200 V/20A |
相位 | 异步；同步：0 - 359° | 接⼝ | RS485，可程控 |
耦合⽅式 | 共模、差模 | 外形尺⼨ | 19”/4U机箱 |
残余电压 | 不超过耦合电压的15% | 重量 | 30kg |
脉冲群耦合参数 | 本机电源 | 220 VAC，50/ 60Hz |
频率范围 | 0.1 - 1000kHz | 显⽰界⾯ | 基于Android彩⾊触摸屏 |
