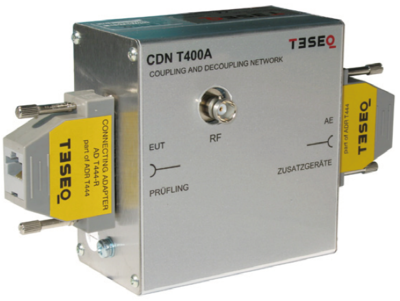

产品简介：
IEC / EN 61000-4-6 规定了一系列耦合/去耦网络的设计和性能（CDN）。 每个 CDN 都特定于电缆的类型和电缆上承载的预期信号。 TESEQ提供范围广泛的 CDN，它们完全符合标准的要求并提供一种将射频能量注入被测设备 (EUT) 的简单而可靠的方法。
产品参数：
CDN T型
| 型号 | CDN T8A-10 | CDN T4A-10 | CDN T2A-10 |
| 频率范围 | 10 kHz to 80 MHz | 10 kHz to 80 MHz | 10 kHz to 80 MHz |
线路参数：
连接器（EUT 和 AE 端口）：
应用：
PoE： | 4 pairs
RJ45
1000BaseT
PoE+ | 2 pairs
1 mm banana
10 / 100BaseT,ISDN
PoE+ | 1 pair
1 mm banana Telecom,UP0 - |
额定功率（EUT 和 AE 端口）：
交流最大电压（线对地）
直流最大电压（线对地）
电流最大值
测试电压 | 63 V
100 V
600 mA (line), 1.2 A (pair)
200 VDC, 2 s | 63 V
100 V
600 mA (line), 1.2 A (pair)
200 VDC, 2 s | 63 V
100 V
600 mA (line)
200 VDC, 2 s |
共模阻抗（EUT 端口）10 kHz 至 24 MHz：
24 MHz 至 80 MHz： | 150 Ω ±20 Ω
150 Ω +60 Ω / -45 Ω | 150 Ω ±20 Ω
150 Ω +60 Ω / -45 Ω | 150 Ω ±20 Ω
150 Ω +60 Ω / -45 Ω |
耦合路径（RF 端口/EUT 端口）
连接器（RF 端口）：
最大限度测试等级： | BNC 50 Ω
33 V in 300 Ω loop,
22 V for low impedance | BNC 50 Ω
33 V in 300 Ω loop,
22 V for low impedance | BNC 50 Ω
33 V in 300 Ω loop,
22 V for low impedance |
| 分压系数（RF 端口到 EUT 端口）10 kHz 到 80 MHz： | 10.5 dB ±1.5 dB | 10.5 dB ±1.5 dB | 10.5 dB ±1.5 dB |
| 传输带宽（EUR 到 AE）*）（有用信号）： | >100 MHz sin. | >100 MHz sin. | >100 MHz sin. |
| 串扰（EUT和AE端口）1MHz至100MHz： | ≥61 dB to ≥21 dB | ≥61 dB to ≥21 dB | - |
纵向转换损耗 (LCL)，典型值（EUT 端口）
150 kHz / 1.5 MHz：
30 MHz： | >75 dB
>55 dB | >75 dB
>55 dB | >75 dB
>55 dB |
CM干扰去耦（RF端口/AE 端口） 10kHz： 1.5 MHz / 30 MHz: 80 MHz: | >20 dB
>55 dB
>45 dB | >20 dB
>55 dB
>45 dB | >20 dB
>55 dB
>45 dB |
CDN T型
| 型号 | CDN T8 | CDN T411A, T440A, T442A, T443A, T444A, T445A and T4A | CDN T246A |
| 频率范围: | 150 kHz to 80 MHz | 150 kHz to 80 MHz | 150 kHz to 80 MHz |
线路参数： 连接器（EUT 和 AE 端口）： 应用： PoE： | 1 up to 4 pair(s)
D-Sub adapter to RJ45 / RJ11 as given in the next table PoE+ | 1 up to 2 pair(s)
D-Sub adapter to RJ45 / RJ11 as given in the next table PoE+ | 1 pair
D-Sub adapter to RJ45 / RJ11 as given in the next table
- |
额定功率（EUT 和 AE 端口）： 交流最大 电压（线对地） 直流最大电压（线对地） 电流最大值 测试电压 | 63 V
100 V
600 mA (line), 1.2 A (pair)
200 VDC, 2 s | 63 V
100 V
600 mA (line), 1.2 A (pair)
200 VDC, 2 s | 63 V
100 V
600 mA (line)
200 VDC, 2 s |
共模阻抗（EUT 端口）150 kHz 至 24 MHz：
24 MHz 至 80 MHz： | 150 Ω ±20 Ω
150 Ω +60 Ω / -45 Ω | 150 Ω ±20 Ω
150 Ω +60 Ω / -45 Ω | 150 Ω ±20 Ω
150 Ω +60 Ω / -45 Ω |
耦合路径（RF 端口/EUT 端口）
连接器（RF 端口）：
最大限度测试等级： | BNC 50 Ω
22 V in 300 Ω loop,
17 V for low impedance | BNC 50 Ω
22 V in 300 Ω loop,
17 V for low impedance | BNC 50 Ω
22 V in 300 Ω loop,
17 V for low impedance |
| 分压系数（RF 端口到 EUT 端口）： | 9.5 dB ±1 dB | 9.5 dB ±1 dB | 9.5 dB ±1 dB |
| 传输带宽（EUR 到 AE）*） | >100 MHz sin. | >100 MHz sin. | >100 MHz sin. |
| 串扰（EUT和AE端口）1MHz至100MHz： | ≥61 dB to ≥21 dB | ≥61 dB to ≥21 dB | - |
纵向转换损耗 (LCL)，典型值（EUT 端口）
150 kHz / 1.5 MHz：
30 MHz： | >75 dB
>60 dB | >75 dB
>50 dB | >75 dB
>50 dB |
CM干扰去耦（RF端口/AE 端口） 150kHz： 1.5 MHz： 30 MHz： 80 MHz： | >35 dB
>55 dB
>55 dB
>45 dB | >35 dB
>55 dB
>55 dB
>40 dB | >35 dB
>55 dB
>55 dB
>40 dB |
