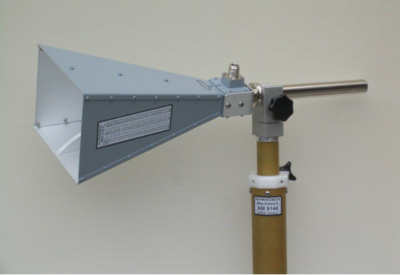

BBHA 9120B.png 产品简介：

BBHA 9120 C是德国schwarzbeck生产的线性极化双脊喇叭天线，可用频率范围为2GHz至18(20)GHz。具有宽带、高增益、大功率等特点。可用作EMI测试的接收天线，也可以用作射频辐射抗扰度测试的发射天线。特别适合于频率范围6GHz－18GHz的GJB 152A/MIL-STD-461E RS103测试。

BBHA 9120 C主要技术参数：

频率范围	2 GHz-18 GHz
可用频率范围	2 GHz-20 GHz
增益（远场）	10 - 16 dBi（f > 4 GHz）
天线因子（远场）	32 - 39 dB/m（f > 4 GHz）
阻抗	50 Ω
驻波比典型值	1.8
驻波比最大值	<3（f > 4 GHz）
前后比	typ. 25 dB
交叉极化	typ. > 25 dB
3db波束宽度（E-平面）	29°
3db波束宽度（H-平面）	26°
6db波束宽度（E-平面）	40°
6db波束宽度（H-平面）	40°
最大输入功率	100瓦（间隙）；50瓦（连续）
可选连接器安装	SMA-female， 22 mm管
尺寸	98x140（345）x69 mm（宽度长度厚度）
重量	0 .5kg
