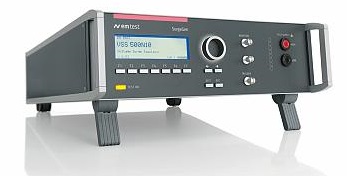

VSS 500N12 电压浪涌模拟器专门为测试绝缘材料、元器件、插座、插头、电缆和许多其它器件对电压的耐受能力而设计。方式是通过瞬变测试脉冲来测试电压耐受能力。
通过内置的电压和电流表和打火侦测功能，可以获得详细的测试结果，从而对被测设备质量作出评估。
VSS 500N12 具有安全保护措施，确保在高电压等级操作时的安全性。此外，它还带有安全锁和警示灯控制功能。用户还可以选择测试箱来增强保护，避免接触高压，或受到爆炸的元器件或碎片的伤害。
产品特点：
– 测试电压可达 10kV
– 波形 1.2/50us
– 内置源阻抗
– 安全锁
– 警示灯控制
– 前面板手动操作
– USB 和 GPIB 接口
– 打火侦测
– 电压/电流测量
产品参数：
VSS 500N12型号
| VSS 500N12 | 12 kV脉冲发生器，1.2 / 50 us，符合IEC 60060,500欧姆阻抗和低能耗 | VSS 500N12.1 | 12 kV脉冲发生器，1.2 / 50 us，符合IEC 60335,40欧姆阻抗，能量18 J. |
| VSS 500N12.6 | 12 kV脉冲发生器，1.2 / 50 us，50 ohm阻抗，能量18 J. | VSS 500N12.7 | 12 kV脉冲发生器，1.2 / 50 us，符合IEC 60950，IEC 60950-1，ITU-T K.44,13 ohm + 25 ohm阻抗，特殊脉冲电路，参见数据表VSS500N12.7 |
电压浪涌模拟器，脉冲 1.2/50US
开路电压：500V - 12,000V ± 3 %
波前时间 ：1.2us ± 30 %
脉冲半峰值时间 ：50us ± 20 %
短路电流 ：最大 24A ± 10 %
内阻： 500ohm ± 10 % 可选 40ohm 或 50ohm
极性 ：正/负/交替
技术器 ：1 - 30,000 或无限
触发
自动： 自动释放脉冲
手动 ：手动释放脉冲
外部触发： 外部触发释放脉冲
CRO 触发 ：示波器 5V 触发信号
同步 ：0° - 360°，分辨率 1°
重复率 ：最高 1Hz (1s - 999 s)
输出
直接输出： 通过高压连接器，Zi = 500ohm 或所选内阻(40ohm 或 50ohm)
测量
CRO 电压监测 ：10Vp 相对于 12,000V
CRO 电流监测 ：10Vp 相对于 24 A
峰值电压： 12,000 V，LCD 显示
峰值电流： 24 A，LCD 显示
电流限制器： Ri = 500 ohm，分辨率 0.1 A ；Ri = 40 ohm，分辨率 1.0 A
